一、概述

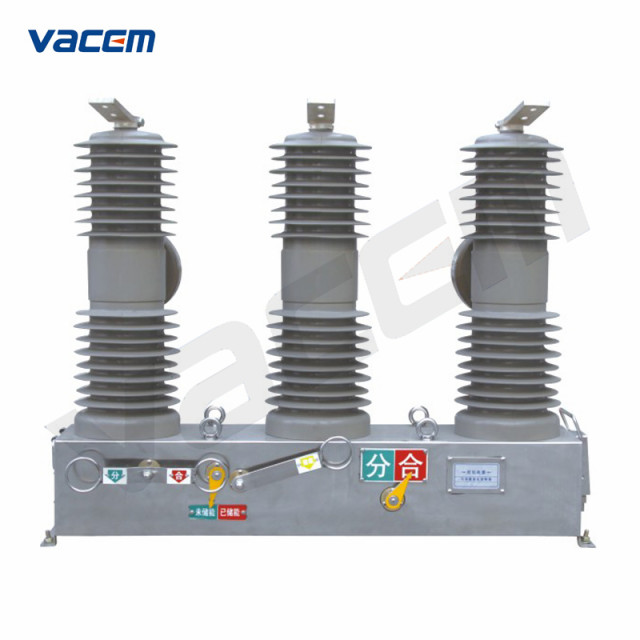

ZW32-24kV系列户外高压真空柱上干式断路器，是额定电压24kV,额定频率50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电流，过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。本断路器采用立柱式、干式结构，绝缘可靠，电寿命长，免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网安装使用。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
24 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630 |
|
额定短路开断电流 |
kA |
25 |
|
额定峰值耐受电流（峰值） |
kA |
63 |
|
额定短时耐受电流 |
kA |
25 |
|
额定短路关合电流（峰值） |
kA |
63 |
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
额定短路持续时间 |
s |
4 |
|
机械寿命 |
次 |
10000 |
|
额定电流开断次数 |
次 |
10000 |
|
额定短路开断次数 |
次 |
30 |
|
工频耐受电压：(干/是)，相间，对地/断口 |
kV |
65/79 |
|
雷电冲击耐受电压：相间，对地/断口 |
kV |
125/145 |
|
二次回路1min工频耐受电压 |
V |
2000 |
|
额定电压下储能时间 |
s |
<10 |
|
过流脱扣器线圈额定电流 |
A |
5 |
|
分合闸线圈额定电压 |
V |
DC220 |
|
分合闸线圈额定电压 |
V |
AC220 |
三、外形及安装尺寸
