一、概述

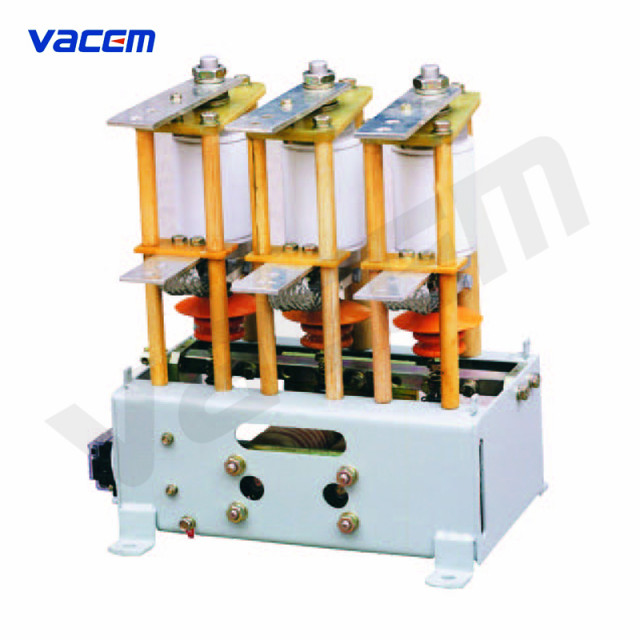

CZG1（CGZ）-160/7.2型高压真空接触器，主要用于交流50Hz，电压7.2kV,电流160A及以下的电力线路中，供远距离分断和关合线路之用。尤其适用于频繁操作的变压器和电动机作控制、保护之用。

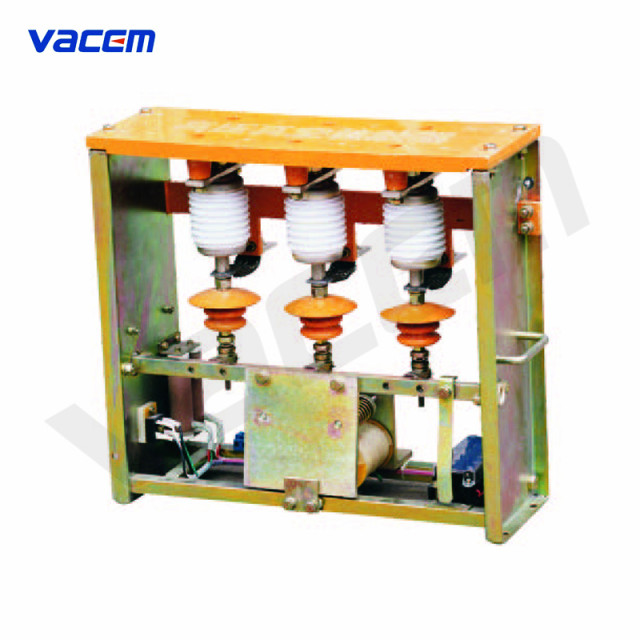

ZN6-7.2交流高压真空接触器系三相户内高压电器，适用于交流50Hz、7.2kV及以下电压等级，非架空进线需频繁操作的场所，一般工业用高压三相绕线式感应电动机，小型炼钢电弧炉等都可以用它作为控制操作开关。
二、主要技术参数
|
型号 |
单位 |
CZG1-160/7.2 |
ZN6-630A/7.2 |
|
额定电流 |
A |
160 |
630 |
|
额定电压 |
kV |
7.2 |
7.2 |
|
额定开断电流 |
kA |
1.5 |
|
|
额定额定断流容量 |
MVA |
15 |
|
|
关合电流 |
kA |
3.8 |
|
|
极限开断电流 |
kA |
3.8 |
|
|
4s 热稳定电流 |
kA |
2.5 |
5 |
|
固有分闸时间 |
s |
0.036 |
≤0.5 |
|
合闸时间 |
s |
0.1 |
≤0.20 |
|
机械寿命 |
次 |
1,000,000 |
1,000,000 |
|
电寿命 |
次 |
100,000 |
100,000 |
|
操作电压 |
V |
~220 |
~220 |
三、外形及安装尺寸
