一、概述

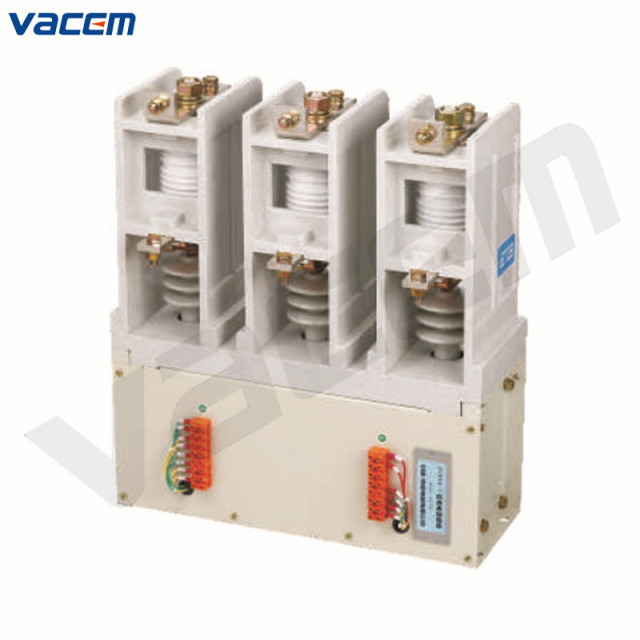

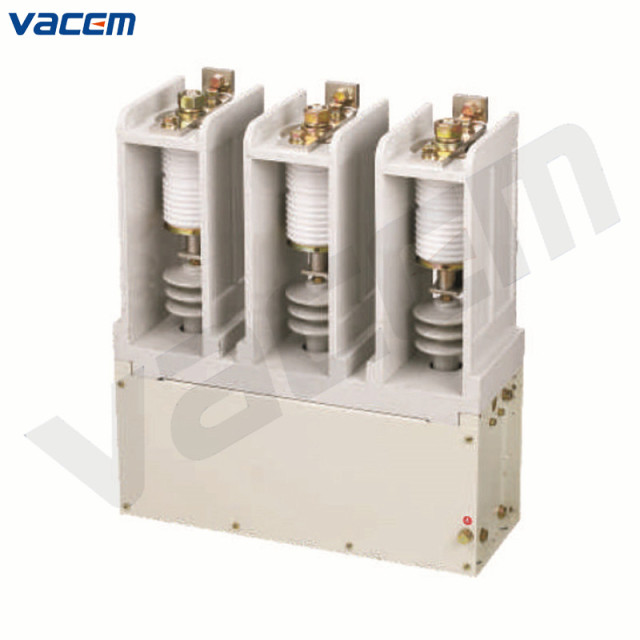

本系列接触器由绝缘电框架、金属底座、传动轴及拐臂、电磁系统、永磁体、电源模块、辅助开关和真空灭弧室等部件组成，当电磁线圈通过控制电压时，衔铁带动拐臂转动，使真空灭弧室内主触头接通，同时辅助开关断开电磁线圈电源，转换为永磁体保持，当控制回路断开电源后，电源模板的储能电源对电磁线圈放电进行消磁，在分闸弹簧作用下，使主触头分断。
二、主要技术参数
|
项目 |
单位 |
CKG3-160~630/7.2-DY |
CKG3-160~630/12-DY |
||||||
|
额定电压 |
kV |
7.2 |
12 |
||||||
|
额定电流 |
A |
160 |
250 |
400 |
630 |
160 |
250 |
400 |
630 |
|
接通能力 |
A/100次 |
1600 |
2500 |
4000 |
6300 |
1600 |
2500 |
4000 |
6300 |
|
分断能力 |
A/25次 |
1280 |
2000 |
3200 |
5040 |
1280 |
2000 |
3200 |
5040 |
|
极限能力 |
A/3次 |
3200 |
4000 |
4500 |
6000 |
3200 |
4000 |
4500 |
6000 |
|
工频耐受电压 |
kV |
32 |
42 |
||||||
|
电寿命AC3 |
次 |
600,000 |
|||||||
|
机械寿命 |
次 |
1,000,000 |
|||||||
|
额定操作频率 |
次/h |
300 |
|||||||
|
短时操作频率 |
次/h |
1000 |
|||||||
|
机械锁扣操作频率 |
次/h |
120 |
|||||||
|
触头开距 |
mm |
4±0.3 |
5±0.5 |
||||||
|
超程 |
mm |
1.5±0.3 |
|||||||
|
合闸时间 |
ms |
≤30 |
|||||||
|
分闸时间 |
ms |
≤25 |
|||||||
|
主回路电阻 |
μΩ |
≤180 |
≤150 |
≤120 |
≤100 |
≤180 |
≤150 |
≤120 |
≤100 |
|
终端压力 |
N |
>100 |
>100 |
>120 |
>180 |
>100 |
>100 |
>120 |
>180 |
三、外形及安装尺寸
