一、概述

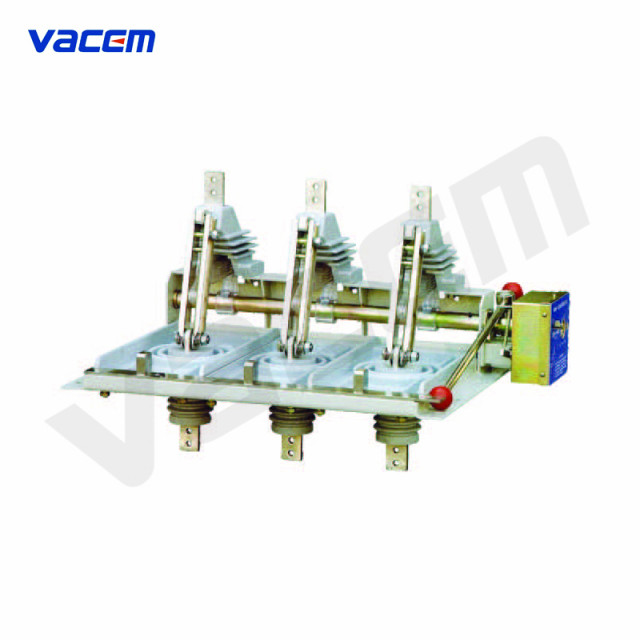

GNF38-12kV型系列户内隔离开关，是为了适应固定式高压柜、环网柜向紧凑型，小型化发展的需要而设计制造的，它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
12 |
|
额定绝缘水平：额定雷电冲击耐受电压 |
kV |
相间，对地 75; 隔离断口85 |
|
额定绝缘水平：1min 工频耐受电压 |
kV |
相间，对地 42; 隔离断口 48 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630-1250 |
|
额定热稳定电流（4s） |
kA |
25-31.5 |
|
额定动稳定电流 |
kA |
63-80 |

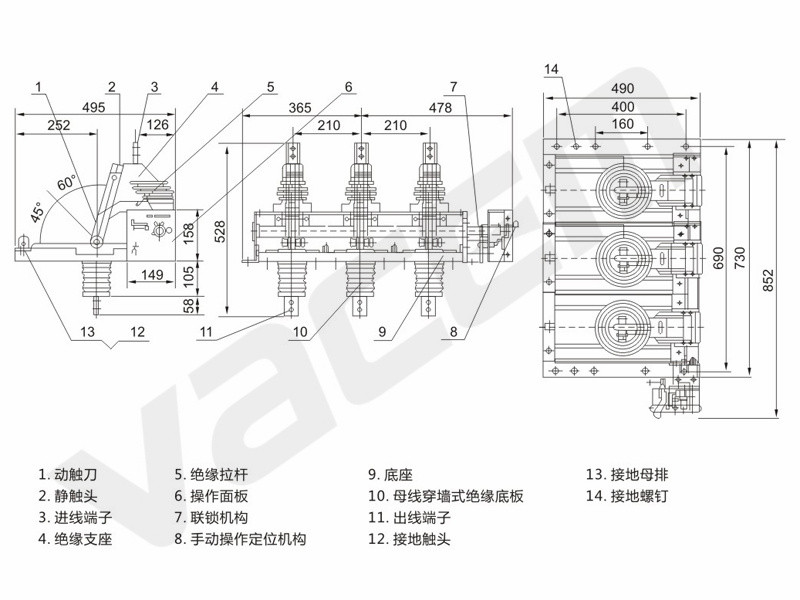

三、外形及安装尺寸
