一、概述

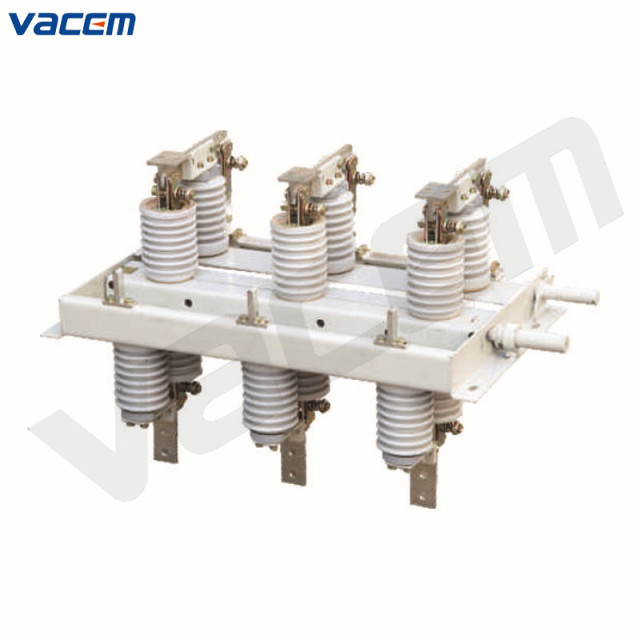

GN30-12户内交流高压旋转式隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的合闸与分闸。
GN30-12D型开关是在GN30-12型开关基础上增加了带接地刀式，可满足不同电力系统的需要，其性能符合GB1985-2004《交流高压隔离开关与接地开关》的要求，用于有电压无负荷的情况下接通和转换线路，它适用于户内12kV三相交流50Hz额定电流400、630、1000、1250A的电力系统中，可与高压开关柜配套使用，也可单独使用。
二、主要技术参数
|
项目 |
单位 |
400A-12.5kA |
630A-20kA |
1000A-31.5kA |
1250A-31.5kA |
|
额定电压 |
kV |
12 |
|||
|
额定电流 |
A |
400 |
630 |
1000 |
1250 |
|
额定短时耐受电流 |
kA |
12.5 |
20 |
31.5 |
31.5 |
|
额定短路持续时间 |
s |
4 |
|||
|
额定峰值耐受电流 |
kA |
31.5 |
50 |
80 |
80 |
|
额定绝缘水平：雷电冲击耐受电压（全波峰值） |
kV |
极间、极对地 75 断口 85 |
|||
|
额定绝缘水平：1min工频耐受电压 |
kV |
极间、极对地 42 断口 48 |
|||
三、外形及安装尺寸
