一、概述

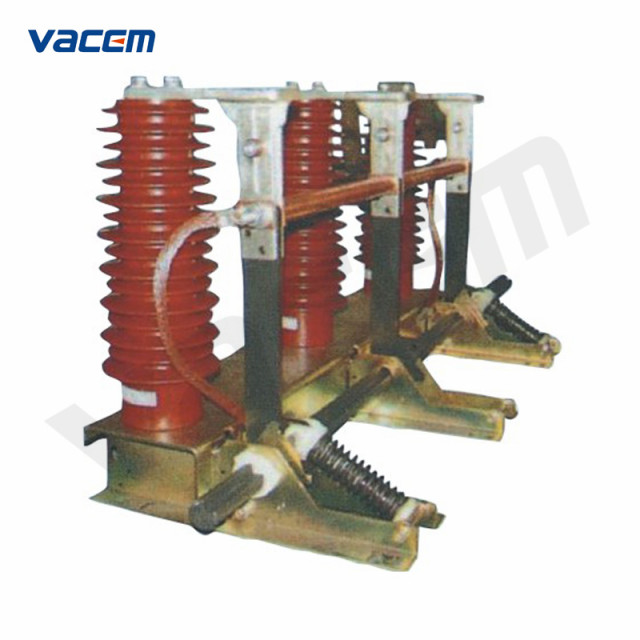

JN22-40.5/31.5型户内高压接地开关是公司开发的新产品。其性能符合国家标准GB1985- 2004《交流高压隔离开关和接地开关》和IEC62271-102-2002的各项要求，适用于三相额定电压40.5kV、交流50Hz的电力系统，可与KYN61-40.5高压开关柜及其他型号高压开关柜配套使用，作为高压电器设备检修时接地保护使用。

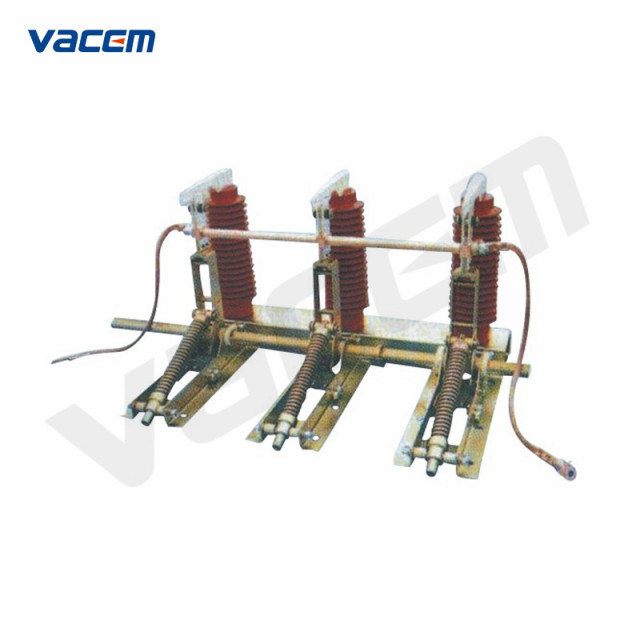

JN22B-40.5/31.5型户内高压接地开关是在上述接地开关基础上改进的。结构简洁紧凑，性能一致，便于小角度操作，与JN15-12系列相同，可采用JN15-12的连续和传动件。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
40.5 |
|
额定短时耐受电流 (4s) |
kA |
31.5 |
|
额定短路关合电流 |
kA |
80 |
|
额定峰值耐受电流 |
kA |
80 |
|
相间距 |
mm |
300, 350, 400 |
|
额定绝缘水平：雷电冲击耐受电压（峰值） |
kV |
185 |
|
额定绝缘水平：1min工频耐受电压 |
kV |
95 |
三、外形及安装尺寸
