一、概述

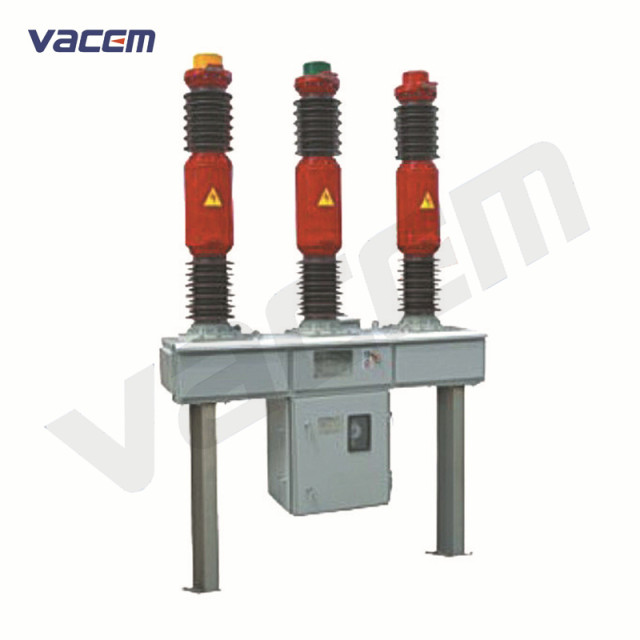

1、断路器为户外小型瓷柱式结构，配用CT14弹簧操动机构；机构与本体连体安装，安装简单，调试方便，动作可靠，适用于频繁操作；机构寿命次数3000次以上；
2、采用压气式灭弧结构，开断能力特强，40kA累计开断达12次，创国内之最；
3、密封性能可靠。采用进口密封胶垫，动密封采用“V”型密封圈带弹簧压力补偿结构，互感器二次接线板由合作企业配套，确保年漏气率＜1%；
4、内附电流互感器采用微晶合金高导磁性能的材料，准确次可达0.2级或0.2s级，根据用户需要，可内附12只互感器。切合空载长线50公里无重燃。
二、主要技术参数
|
项目 |
单位 |
参数 |
技术要求 |
|
额定电压 |
kV |
40.5 |
|
|
额定绝缘水平雷电冲击耐受电压（峰值） |
kV |
185 |
|
|
额定绝缘水平：1min工频耐受电压 |
kV |
95 |
|
|
额定电流 |
A |
2000 |
|
|
机械寿命 |
次 |
3000 |
|
|
SF6气体额定气压（20℃时表压） |
Mpa |
0.05 |
|
|
报警压力/最低功能压力（20℃时表压） |
Mpa |
0.47/0.45 |
|
|
额定短路开断电流 |
kA |
40 |
|
|
额定短路关合电流(峰值) |
kA |
100 |
|
|
额定短时耐受电流（热稳定电流） |
kA |
40 |
|
|
额定峰值耐受电流（动稳定电流） |
kA |
100 |
|
|
额定失步开断电流 |
kA |
10 |
|
|
额定短路开断电流下的累计开断次数 |
次 |
12 |
|
|
额定短路持续时间 |
S |
4 |
|
|
合闸时间（额定操作电压下） |
S |
≤0.1 |
|
|
分闸时间（额定操作电压下） |
S |
≤0.06 |
|
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
|
额定开合单个电容器组电流 |
A |
400 |
|
|
年漏气率 |
% |
≤1 |
|
|
SF6 气体水份含量（V/V) |
|
≤150×10-6 |
|
|
配CT14型弹簧操动机构的额定操作电压 |
|
|
|
|
合闸线圈，分闸线圈电压 |
V |
AC:220 380 DC:48 110 220 |
|
|
储能电机电压 |
V |
AC:220 380 DC:110 220 |
|
|
SF6气体重量 |
kg |
8 |
|
|
断路器（包括操动机构）重量 |
kg |
1400 |
|
|
动触头行程 |
mm |
95±2 |
测量动触头行程 |
|
触头开距 |
mm |
60±1.5 |
测量动静触头间距离 |
|
极间合闸同期性 |
ms |
≤3 |
测量动静触头极间距离之差 |
|
极间分闸同期性 |
ms |
≤2 |
测量动静触头极间距离之差 |
|
主回路电阻 |
mΩ |
≤120 |
直流电压降法测量，测量时通能电流 |
|
合闸速度 |
m/s |
3.2±0.2 |
额定气压，测量方法 |
|
分闸速度 |
m/s |
3.4±0.2 |
额定气压，测量方法 |
|
合闸缓冲程 |
mm |
10(+0.5,-1.0) |
在合闸状态下 |
|
合闸缓冲的定位间 |
mm |
01-Feb |
在合闸状态下 |
|
局部48.6kV |
Pc |
20 |
额定气压下用局放测量仪测量，在断路器两出线端施加电压48.6kV，停留1分钟测量，再将电压均降至25kV测量 |
|
放电28kV |
Pc |
10 |
三、外形及安装尺寸
