一、概述

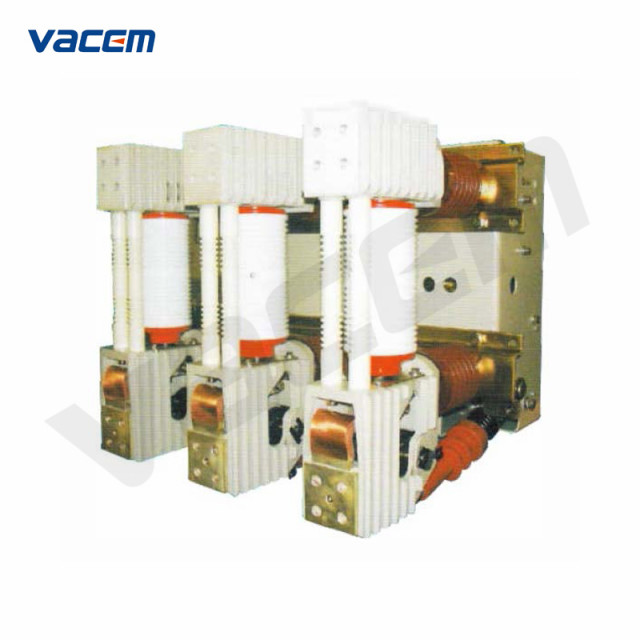

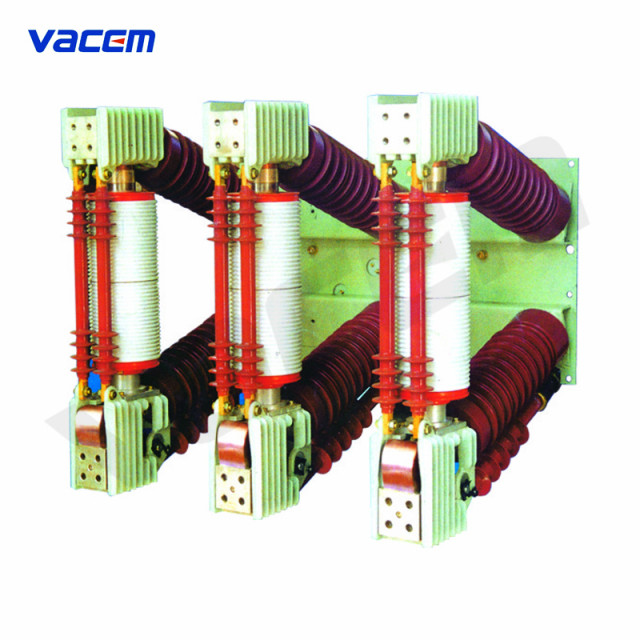

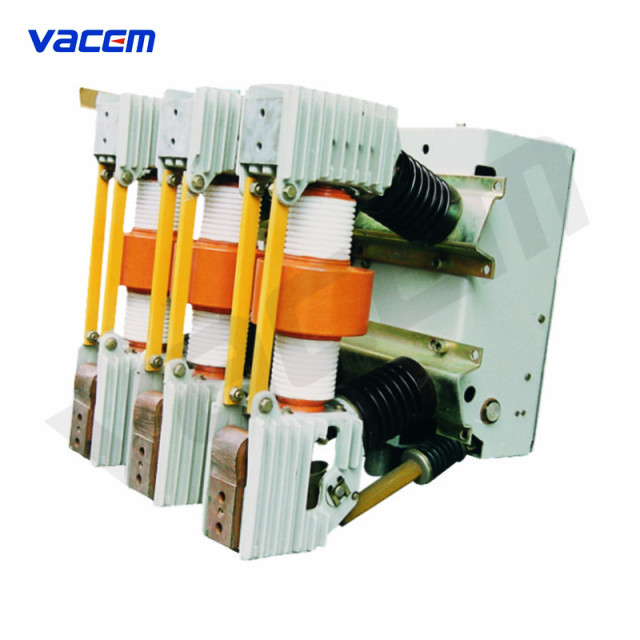

ZN12系列真空断路器为额定电压12~40.5kV，三相交流50Hz的户内高压开关设备，是引进德国西门子公司技术制造的产品。
本断路器结构简单，开断能力强，寿命长，操作功能齐全，无爆炸危险，维修简便，适用于作发电厂、变电所等输配系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
本产品符合GB1984-89《交流高压断路器》标准。
二、主要技术参数
|
项目 |
单位 |
型号 |
|||||
|
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
|||
|
额定电压 |
kV |
12 |
12 |
12 |
40.5 |
40.5 |
|
|
额定电流 |
A |
1250 |
1600 |
2000 |
1600 |
2000 |
|
|
额定短路开断电流 |
kA |
31.5 |
31.5 |
31.5 |
25 |
31.5 |
|
|
动稳定电流（峰值） |
kA |
100 |
100 |
100 |
|
|
|
|
4s 热稳定电流（50kA为3s） |
kA |
31.5 |
31.5 |
31.5 |
25 |
25 |
|
|
额定短路关合电流（峰值） |
kA |
100 |
100 |
100 |
80 |
80 |
|
|
额定短路电流开断次数 |
次 |
50 |
20 |
||||
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|||||
|
额定雷电冲击耐受电压 |
kV |
75 |
185 |
||||
|
额定短时工频耐受电流（1min） |
kV |
42 |
95 |
||||
|
合闸时间 |
ms |
≤75 |
50~85 |
||||
|
分闸时间 |
ms |
≤60 (50) |
40~85 |
||||
|
机械寿命 |
次 |
10000 |
6000 |
||||
|
额定电流开断次数 |
次 |
20000 (1~1V) 10000 (V~X) |
20 |
||||
|
储能电动机功率 |
W |
275 |
275 |
||||
|
储能电动机额定电压 |
V |
AC/DC110, 220 |
AC/DC220, 110 |
||||
|
储能时间 |
s |
≤15 |
≤15 |
||||
|
合闸电磁铁额定电压 |
V |
110, 220 |
220, 110 |
||||
|
分闸电磁铁额定电压 |
V |
110, 220 |
220, 110 |
||||
|
储能式分励脱扣器额定电压 |
V |
110, 220 |
220, 110 |
||||
|
合闸连锁器额定电压 |
V |
110, 220 |
220, 110 |
||||
|
失压脱扣器额定电压 |
V |
110, 220 |
220, 110 |
||||
|
过流脱扣器额定电流 |
A |
5 |
5 |
||||
|
辅助开关额定电流 |
A |
AC10 DC5 |
DC10 |
||||
|
触头行程 |
mm |
11±1 |
11±1 |
23±2 |
|||
|
触头超程 |
mm |
8±2 |
8±2 |
5±1 |
|||
|
合闸速度 |
m/s |
0.6~1.8 |
0.8~1.4 |
||||
|
分闸速度 |
m/s |
1.0~1.8 |
1.1~1.8 |
||||
|
触头合闸弹跳时间 |
ms |
≤2 |
≤3 |
||||
|
相间中心距离 |
mm |
210±1.5 (280±1.5) |
350±1.5 (460±1.5) |
||||
|
三相分闸同期性 |
ms |
≤2 |
≤2 |
||||
|
每相回路电阻 |
μΩ |
≤35 |
≤45 |
||||
注：合闸速度指触头最后6mm的平均速度，分闸速度指触头刚好分6mm时的平均速度

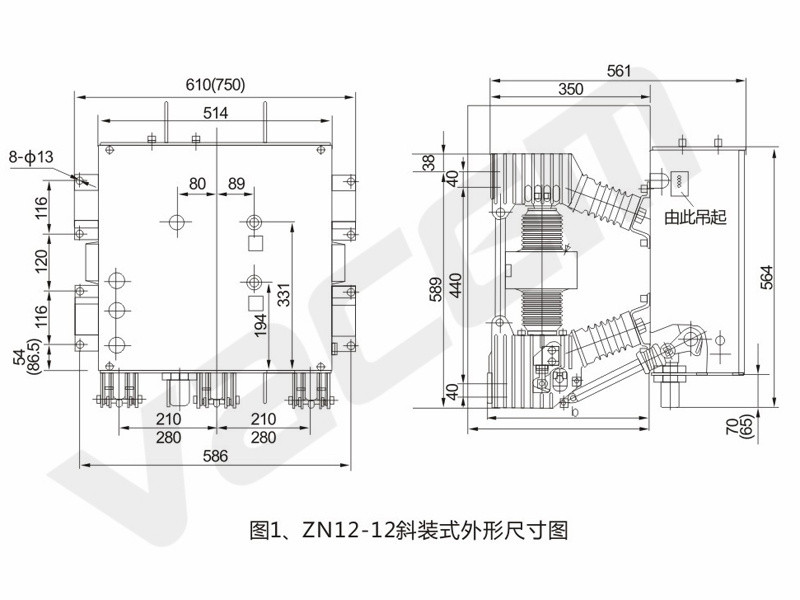

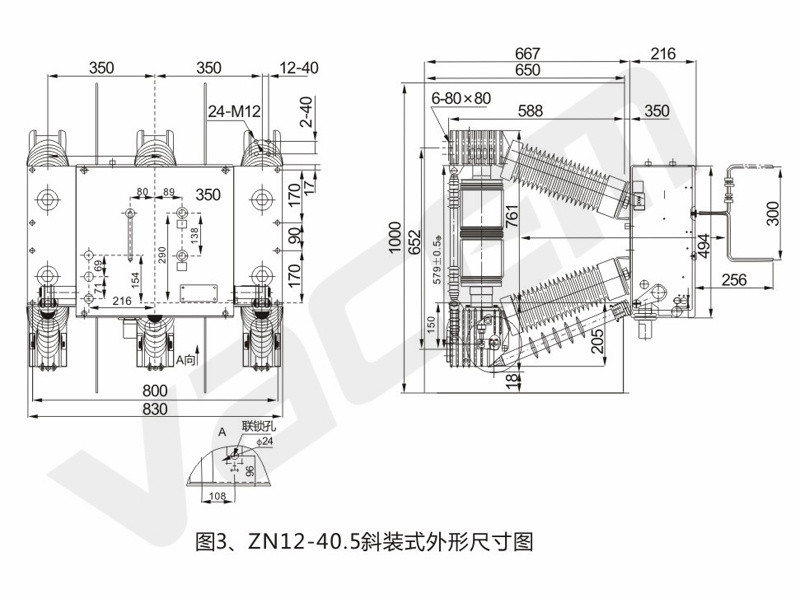

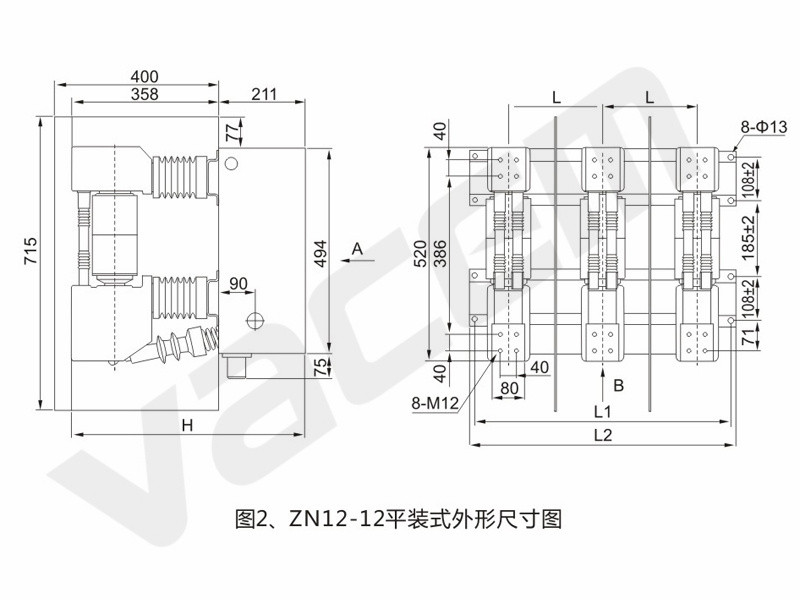

三、外形及安装尺寸
