一、概述

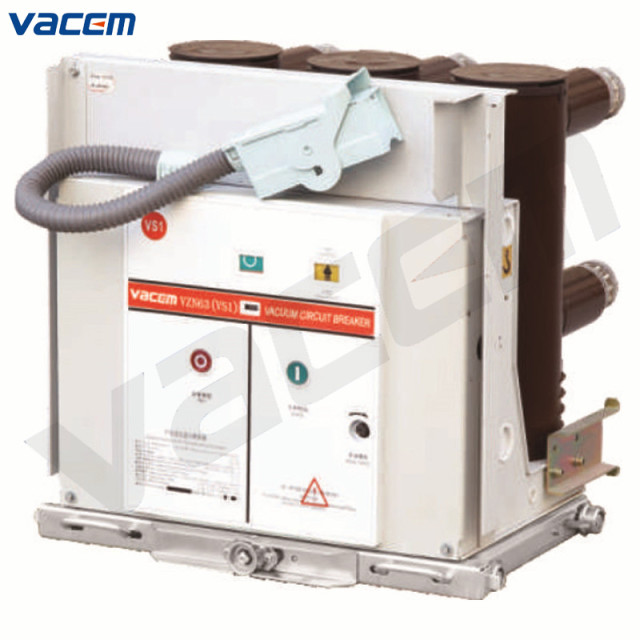

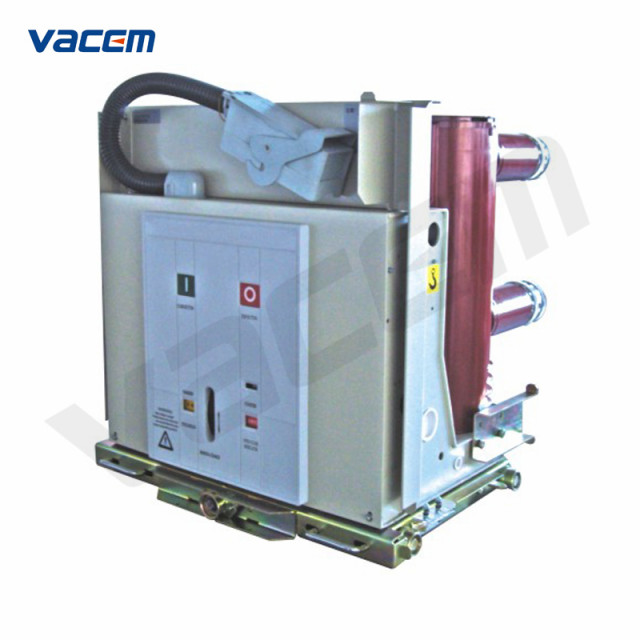

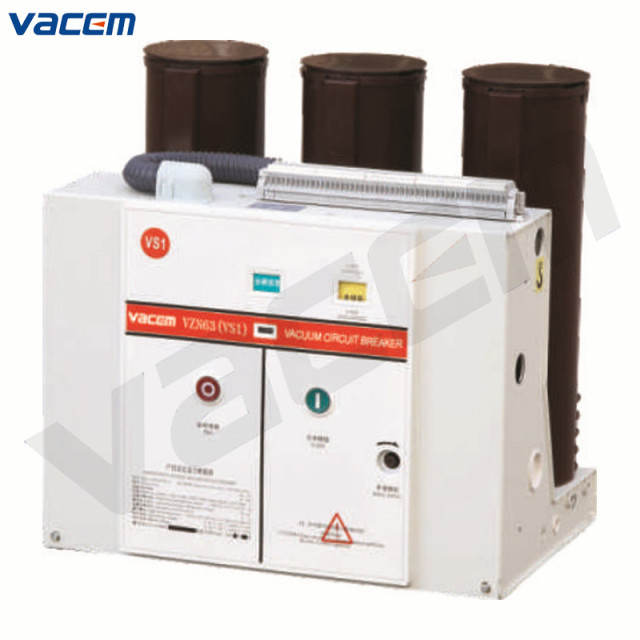

ZN63(VS1)系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备，结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构无污染、无爆炸危险、绝缘水平高。
本系列产品的操动机构为弹簧储能式，可以用交流操作，亦可用手动操作。
二、主要技术参数
|
项目 |
单位 |
20kA |
25kA |
31.5kA |
40kA |
50kA |
|
额定电压 |
kV |
12 |
||||
|
最高工作电压 |
kV |
12 |
||||
|
额定电流 |
A |
630 |
1250 |
1250, 1600, 2000, 2500 |
1250, 1600, 2500, 3150 |
1250, 2500, 3150 |
|
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
40 |
50 |
|
额定短路关合电流（峰值） |
kA |
50 |
63 |
80 |
100 |
125 |
|
额定峰值耐受电流 |
kA |
50 |
63 |
80 |
100 |
125 |
|
4s额定短时耐受电流 |
kA |
20 |
25 |
31.5 |
40 |
50 |
|
额定绝缘水平：工频耐受电压 |
kV |
42（断口48） |
||||
|
额定绝缘水平：冲击耐受电压 |
kV |
75（断口85） |
||||
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
||||
|
机械寿命 |
次 |
10000 |
||||
|
额定短路开断电流开断次数 |
次 |
50 |
||||
|
操作电压 |
V |
AC/DC110, 220 |
||||
|
触头开距 |
mm |
11±1 |
||||
|
超程（触头弹簧压缩长度） |
mm |
4±0.5 |
||||
|
三相分合闸不同期性 |
ms |
≤2 |
||||
|
触头合闸弹跳时间 |
ms |
≤2 |
||||
|
平均分闸速度 |
m/s |
0.9~1.2 |
||||
|
平均合闸速度 |
m/s |
0.4~0.8 |
||||
|
分闸时间：最高操作电压下 |
s |
≤0.05 |
||||
|
分闸时间：最低操作电压下 |
s |
≤0.08 |
||||
|
合闸时间 |
s |
≤0.1 |
||||
|
各相主回路电阻 |
μΩ |
≤40 |
||||
|
动静触头允许磨损累计厚度 |
mm |
3 |
||||
三、外形及安装尺寸
