一、概述

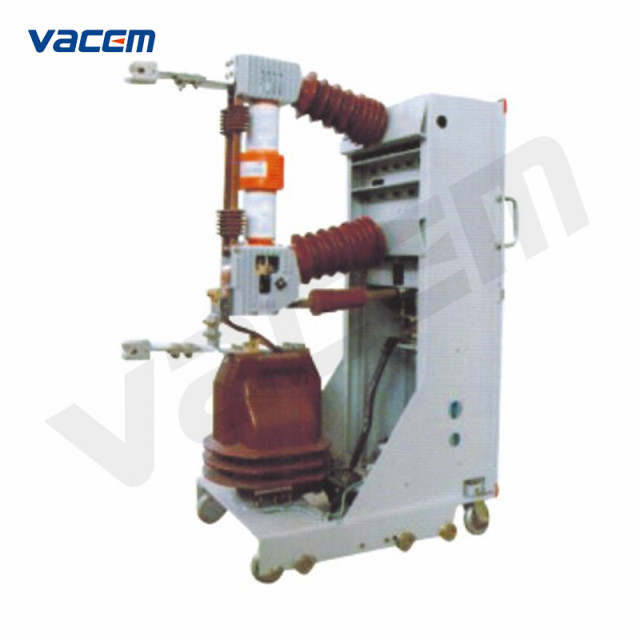

ZN□-27.5型单相户内电气化铁道真空断路器（以下简称断路器）。
该断路器是单相交流50Hz的户内配电装置，适用于电气化铁道的牵引变电所、分区亭和开闭所，作为控制开关和故障保护开关。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
27.5 |
|
最高工作电压 |
kV |
31.5 |
|
额定绝缘水平：1min工频耐受电压 |
kV |
普通型：95 (断口间11)高原型：110(断口间125) |
|
额定绝缘水平：雷电冲击耐受电压（峰值） |
kV |
185 260 |
|
额定电流 |
A |
1250, 2000 |
|
额定短路开断电流 |
kA |
25 ,31.5 |
|
额定短路电流开断次数 |
次 |
30 |
|
额定短路关合电流（峰值） |
kA |
63, 80 |
|
额定短路持续时间 |
s |
4 |
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
合闸时间 |
ms |
≤75 |
|
分闸时间 |
ms |
≤60 |
|
额定电容器组开断电流 |
A |
630 |
|
机械寿命 |
次 |
20000 |
|
动静触头允许磨损累计厚度 |
mm |
4 |
|
电流互感器额定电流比 |
|
75~2000/1.5 |
|
外形尺寸 |
mm |
高1675 深1220 宽690 |
|
重量 |
Kg |
260 |
三、操动机构参数
|
项目 |
单位 |
参数 |
|
储能电动机额定功率 |
W |
275 |
|
储能电动机额定电压 |
V |
AC/DC110, 220 |
|
额定工作电压下储能时间 |
s |
≤15 |
|
合闸电磁铁额定电压由独立电源供电分闸电磁铁额定电压 |
V |
AC/DC 110, 220 |
|
过流脱扣器额定电流 |
A |
5 |
|
辅助开关额定电流 |
A |
AC: 10 DC: 5 |
|
微动开关允许通过的持续电流 |
A |
2 |
|
分合闸电流（DC220V, DC110V） |
A |
0.89 1.91 |
