一、概述

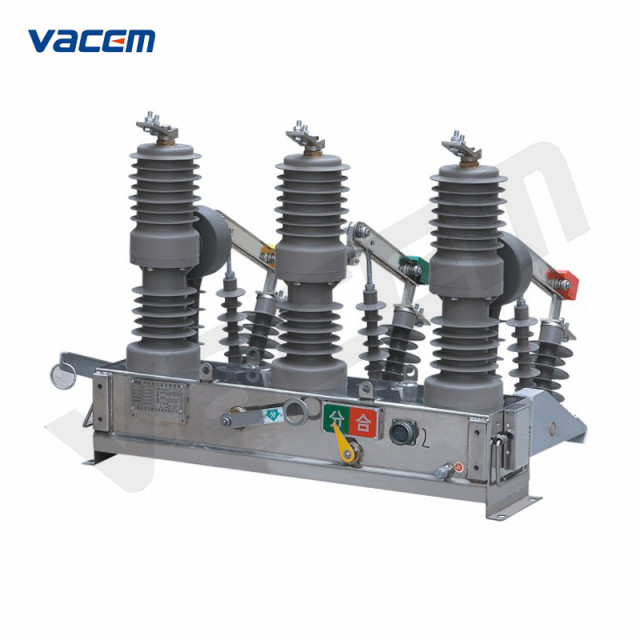

ZW32-12M型户外高压永磁真空断路器为额定电压12kV,三相交流50Hz的户外配电设备。主要用于开断、关合系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
二、主要功能特点
1、智能化控制功能：该断路器具有就地开关状态控制、三段式过流保护、三次自动重合闸等功能外，还有RS-485通讯接口能实现遥测、遥调、遥控、遥讯等功能，适用于各种规模的自动化配电系统。
2、永磁式操作机构：本断路器采用目前最先进的永磁式操动机构，机构零部件不磨损，其机械寿命可达到30000次，是普通弹簧机构的3倍。由于永磁机构机械零件数量比弹簧机构减小了70%，开关的可靠性得到大幅度的提高。
3、全密封的结构设计：该断路器的真空灭弧室，操作机构及操作联杆全密封在断路器底座内，解决了凝露对断路器零件的锈蚀，产品可达到10年内免维护。
4、小型化结构：断路器采用新型复合固体绝缘材料，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底地解决了真空灭弧室小型化与满足外绝缘要求的矛盾，整个产品设计先进合理，结构紧凑，内部无凝露，机构无锈蚀。
三、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
12 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
630，1250 |
|
额定短路开断电流 |
kA |
16, 20 |
|
额定短时耐受电流 |
kA |
16, 20 |
|
额定峰值耐受电流（峰值） |
kA |
40, 50 |
|
额定短路持续时间 |
S |
4 |
|
额定短路关合电流（峰值） |
kA |
50 |
|
1min工频耐受电压：相间，对地 |
kV |
42 |
|
1min工频耐受电压：断口 |
kV |
48 |
|
雷电冲击耐受电压：相间, 对地 |
kV |
75 |
|
雷电冲击耐受电压：断口 |
kV |
85 |
|
额定操作顺序 |
kV |
分-0.3s-合分-180s-合分 |
|
额定电流开断次数 |
次 |
10000 |
|
额定短路电流开断次数 |
次 |
50 |
|
机械寿命 |
次 |
30000 |
|
二次回路1min工频耐受电压（电子器件除外） |
V |
2000 |
四、外形及安装尺寸
