一、概述
CKG系列交流高压真空接触器适用于交流50Hz，主回路额定工作电压至12kV,额定电流为630A以下的电力系统中，供远距离接通和分断及频繁启动和控制交流电动机用，较适宜和熔断器与各种保护装置组成代替真空断路器。
本接触器符合GB/T 14808、IEC60470及JB/T 7122标准，主要性能指标达到国际水平。
二、主要技术参数
|
项目 |
单位 |
CKG-160~630/7.2 |
CKG-160~630/12 |
||||||
|
额定电压 |
kV |
7.2 |
12 |
||||||
|
额定电流 |
A |
160 |
250 |
400 |
630 |
160 |
250 |
400 |
630 |
|
接通能力 |
A/100次 |
1600 |
2500 |
4000 |
6300 |
1600 |
2500 |
4000 |
6300 |
|
分断能力 |
A/25次 |
1280 |
2000 |
3200 |
5000 |
1280 |
2000 |
3200 |
5000 |
|
额定工频耐受电压 |
kV |
28 |
42 |
||||||
|
机械寿命 |
次 |
1,000,000 |
|||||||
|
额定操作频率 |
次/h |
300 |
|||||||
|
短时操作频率(20s) |
次/h |
1000 |
|||||||
|
机械锁扣操作频率 |
次/h |
120 |
|||||||
|
触头开距 |
mm |
4±0.2 |
6±0.5 |
||||||
|
超程 |
mm |
1.8±0.2 |
1.8±0.2 |
||||||
|
合闸时间 |
ms |
≤80 |
|||||||
|
分闸时间 |
ms |
≤40 |
|||||||
|
主回路电阻 |
μΩ |
≤200 |
|||||||
|
三相不同期时间 |
ms |
≤2 |
|||||||

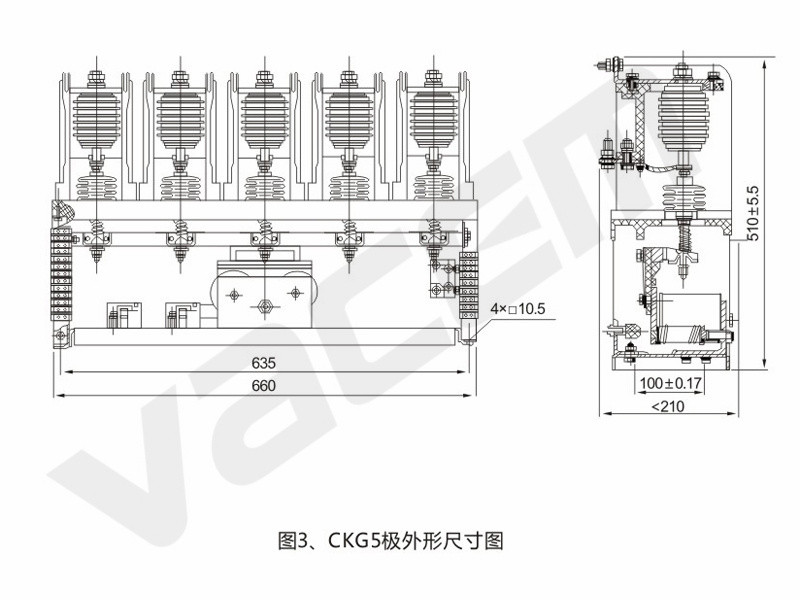

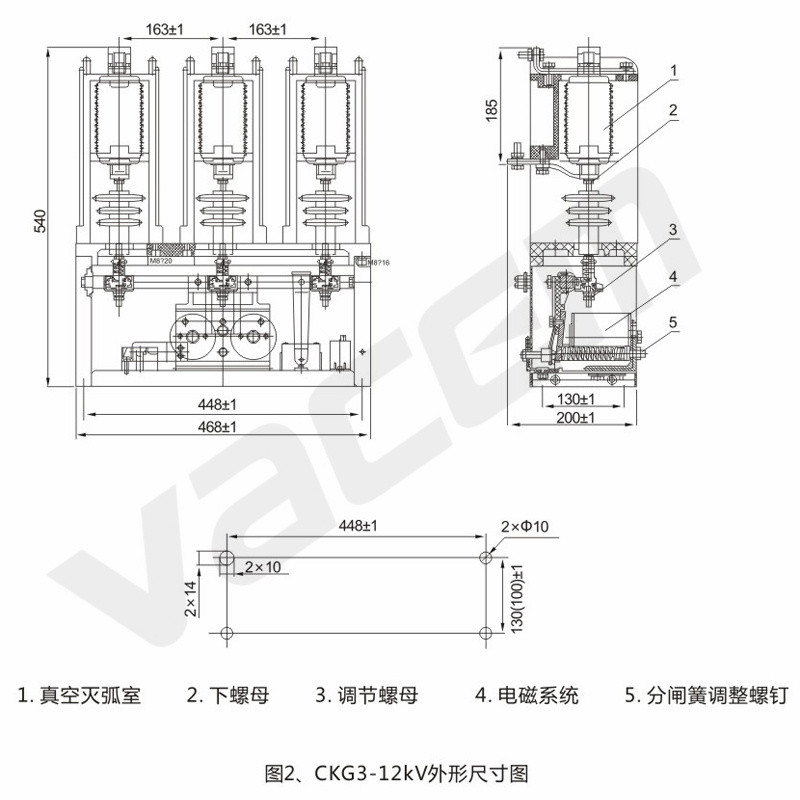

三、外形及安装尺寸
