一、概述

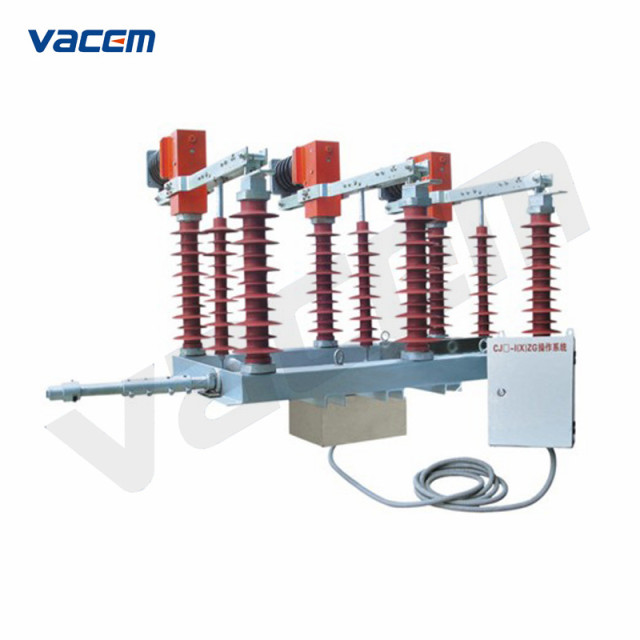

FZW32-40.5/T1250-25型户外高压隔离真空负荷开关是我公司生产的新一代高压电器产品，各项技术性能指标全部达到GB3804和IEC标准。该产品主要为城网、农网建设和改造而设计，适用于额定电压40.5kV,三相交流50Hz的供电网络中。该产品底架采用不锈钢材料或热镀锌外加紫外线保护涂料的碳钢，确保了机体在户外环境的正常运行，零部件采用全不锈钢材料，保证了负荷开关的耐用性、稳定性和防水、防盐雾等性能，该产品外型美观、操作简便、高参数、开断能力大、安全可靠、电寿命长、可频繁操作、少维护、断口明显等极其显著的特点。操作方式采用手动、电动、远控等操作。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
40.5 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
1250 |
|
额定有功负载开断电流 |
A |
1250 |
|
额定闭环开断电流 |
A |
1250 |
|
5% 额定有功负载开断电流 |
A |
62.5 |
|
额定电缆充电开断电流 |
A |
35 |
|
1 min 工频耐受电压：真空断口，相间，相对地/隔离断口 |
kV |
68/95/110 |
|
雷电冲击耐受电流：相间，相对地/隔离断口 |
kV |
185/215 |
|
额定短时耐受电流（热稳定） |
kA |
25 |
|
额定短路持续时间 |
S |
4 |
|
额定峰值耐受电流（动稳定） |
kA |
63 |
|
额定短路关合电流 |
kA |
63 |
|
机械寿命 |
次 |
10000 |
|
真空灭弧室内触头允许磨损厚度 |
mm |
0.6 |
|
手动操作力矩 |
Nm |
≤350 |
三、外形及安装尺寸
