一、概述

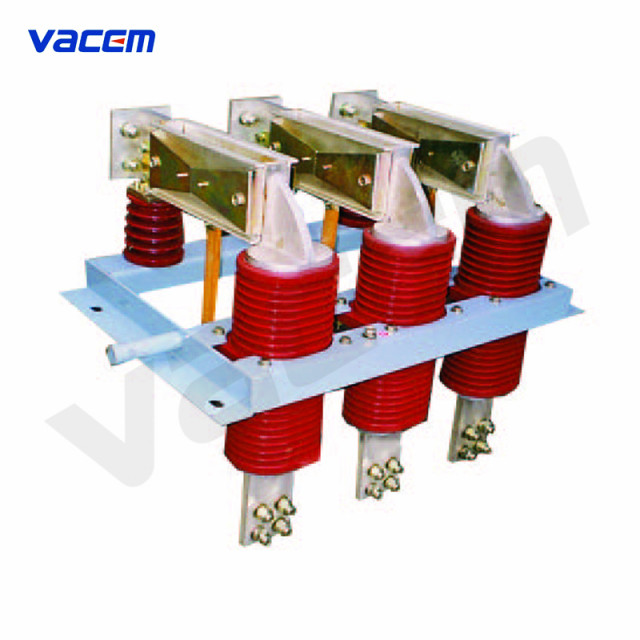

GN22-12(C)系列户内高压隔离开关适用于三相交流50Hz,额定电压12kV的户内装置，供高压设备在有电压无负载的情况下接通，切断成转换线路之用。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
|
额定电压 |
kV |
12 |
|
|
额定频率 |
Hz |
50 |
|
|
额定电流 |
A |
1600-2000 |
2500-3150 |
|
额定短时耐受电流 |
kA |
40 |
50 |
|
额定峰值耐受电流 |
kA |
100 |
125 |
|
额定短路持续时间 |
s |
4 |
|
|
额定绝缘水平：雷电冲击耐受电压（全波峰值） |
kV |
极间、极对地75 断口 85 |
|
|
额定绝缘水平：1min 工频耐受电压 |
kV |
极间、极对地 42 断口 48 |
|
三、外形及安装尺寸
