一、概述

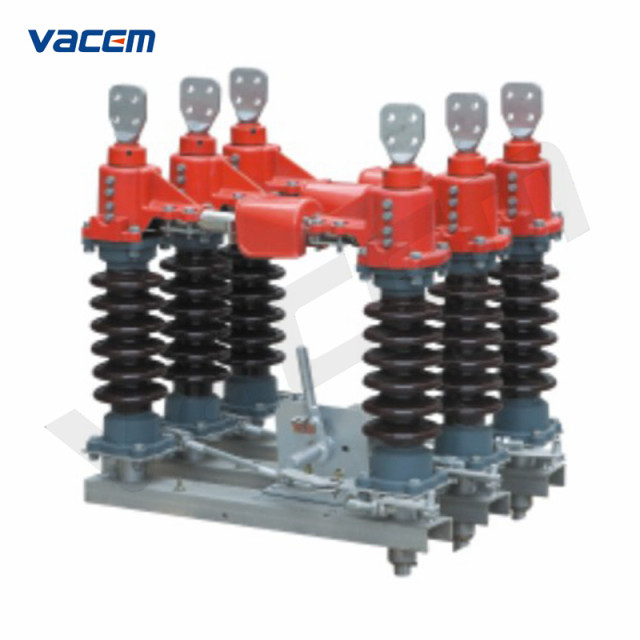

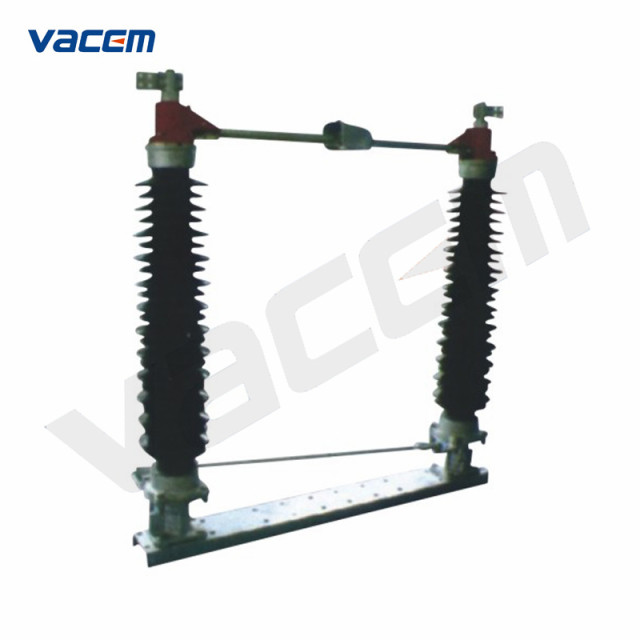

隔离开关为单极型，也可通过连杆将三级连成能够联动的三极型式。配用CS11型或CS8-6D型手动机构操作。其中CS17用于带双接地装置的隔离开关。（可据需要配电动机构）。
本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安全可靠。还可根据用户需要，不接地或配装单接地或双接地均可。
二、主要技术参数
|
项目 |
单位 |
GW4-12 |
GW4-40.5 |
GW4-72.5 |
GW4-126 |
GW4-126G |
GW4-145 |
|
|
额定电压 |
kV |
12 |
40.5 |
72.5 |
126 |
126 |
145 |
|
|
额定电流 |
A |
200
400
630
1000
1250
|
630
1000
2000
2500
|
630
1250
2000
2500
|
630
1250
2000
2500
|
630
1250
|
630
1250
2000
2500
|
|
|
额定短时耐受电流（有效值） |
kA |
16
20
25
|
20
31.5
40(46)
|
20
31.5
40(46)
|
20
31.5
40(46)
|
20
31.5
|
20
31.5
40(46)
|
|
|
额定峰值耐受电流（有效值） |
kA |
40
50
63
|
50
80
100(104)
|
50
80
100(104)
|
50
80
100(104)
|
50
80
|
50
80
100(104)
|
|
|
1min工频耐受电压（有效值） |
对地 |
kV |
42 |
80 |
140 |
185
(230)
|
185 |
275 |
|
断口 |
48 |
90 |
160 |
210
(265)
|
210 |
315 |
||
|
雷电冲击耐受电压（峰值） |
对地 |
kV |
75 |
185 |
325 |
400
(550)
|
450 |
650 |
|
断口 |
85 |
215 |
375 |
520
(530)
|
550 |
750 |
||
|
接线端水平拉力 |
N |
250 |
490
(735)
|
735 |
735 |
735 |
980 |
|
|
单级重量 |
kg |
60 |
80 |
200 |
240 |
240 |
300 |
|
|
备注 |
|
|
|
|
|
适用于海拔2000m |
适用于110kV 海拔 4000m |
|
三、外形及安装尺寸
