GW5

一、概述

GW5户外隔离开关为交流50Hz的户外高压电路电器设备，额定电压等级有40.5kV、72.5kV和126kV供高压线路在空载情况下进行开合以及被检修高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。

本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC129《交流隔离开关与接地开关》以及GB/11022《高压开关设备和控制制备标准的共用技术要求》等标准的相关规定。

二、主要技术参数

三、结构特征

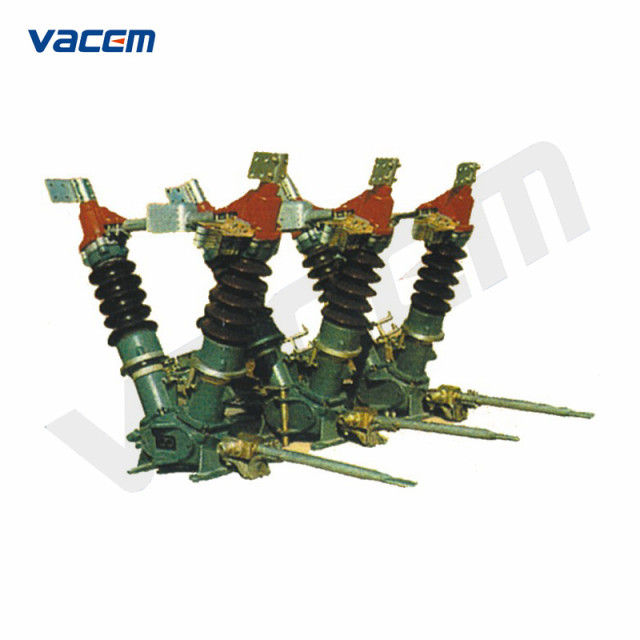

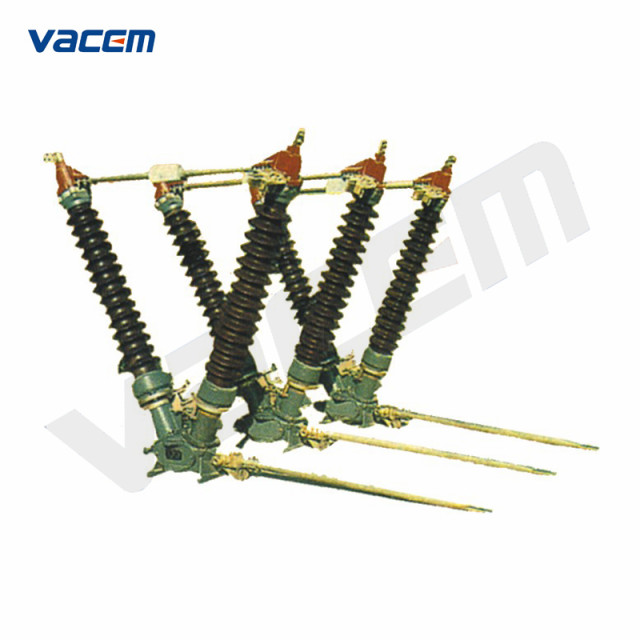

每台隔离开关单级由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部分组成：底座部分、支柱绝缘子、接线座部分、触头部分、接地刀、接地静触头、接线端子等。

本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械连锁，并带辅助开关。开关的操作方式有手动和电动两种。

四、特点

1、转动灵活，开合自如。由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。

2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。

3、分合闸有限位装置，保证触头接触在最佳位置。同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合闸位置的可靠性。

4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。

5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械连锁，从而保证安全，用户可根据需要选定接地方式。

6、根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。
