一、概述

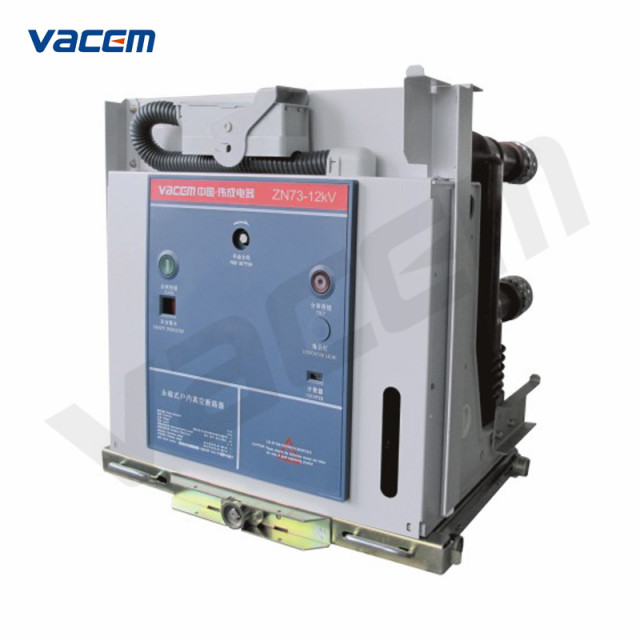

ZN73E-12kV系列永磁固封式户内真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备。配装我公司自行研发的永磁操动机构，供工矿企业、发电厂及变电站作为电气设施的控制和保护之用。该产品具有极高的可靠性和长寿命等特点，特别适用于频繁操作、多次开断短路电流等条件恶劣的场所。
注：本型号产品的真空灭弧室固封极柱换成普通绝缘筒的安装方式时，型号为ZN73-12。
二、主要性能特点
1) 高可靠，长寿命，免维护。
2) 国内首创永磁操动机构机械寿命高达10万次。
3) 与传统的操动机构机相比较，无须机械脱、锁扣装置，零部件数量大为减少，工作时仅有一个运动部件，故障率极低。
4) 机构操作与灭弧室开断、关合所需的特性极为吻合。
5) 分合闸操作可靠的双稳态。
6) 具有防跳功能。
7) 具有控制电源低电压拒合报警功能。
8) 机构手动分闸与电动分闸速度相同，在二次电源故障情况下，应用于紧急分闸。
9) 交流或直流储能操作型，工作电流<2A，停电后2小时内可做一次分、合、分操作。
10) 具有极高可靠性的操作控制电路模块，在运行时可耐受雷击、电涌等严酷条件。
11) 通用性强，安装尺寸与VAC63（VS1）系列产品兼容。
三、主要技术参数
ZN73E-12真空断路器主要技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
12 |
||
|
额定绝缘水平：额定雷电冲击耐受电压 |
kV |
75 |
||
|
额定绝缘水平：1min工频耐受电压 |
kV |
42 |
||
|
额定电流 |
A |
630-1250 |
1250-3150 |
1250-4000* |
|
额定短路开断电流 |
kA |
20 |
31.5 |
40 |
|
额定短路关合电流（峰值） |
kA |
50 |
80 |
100 |
|
额定动稳定电流（峰值） |
kA |
50 |
80 |
100 |
|
额定热稳定电流（有效值） |
kA |
20 |
31.5 |
40 |
|
额定短路开断电流开断次数 |
次 |
30 |
30 |
20 |
|
额定短路持续时间 |
s |
4 |
||
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
||
|
机械寿命 |
次 |
≥50000≥50000≥30000** |
||
|
永磁机构及传动部分机械寿命 |
次 |
≥100000≥100000≥100000 |
||
|
额定单个电容器组开断电流 |
A |
630 |
||
|
额定背对背电容器组开断电流 |
A |
400 |
||
|
额定失步开断电流 |
kA |
12.6 16 |
||
注：额定电流大于3150A时应有通风措施。根据所选的真空灭弧室而有所差别
断路器装配调整后机械特性参数
|
项目 |
单位 |
参数 |
||
|
触头开距 |
mm |
11±1* |
||
|
接触行程 |
mm |
3.5±0.5 |
||
|
三相分闸同期性 |
ms |
≤2 |
||
|
触头合闸弹跳时间 |
ms |
≤2 ≤3(40kA) |
||
|
相间中心距离 |
mm |
210 275 |
||
|
合闸触头压力 |
N |
20kA 2000±200 |
31.5kA 3100±200 |
40kA 4500±300 |
|
主导电回路电阻 |
μΩ |
60 |
45 |
30 |
|
平均分闸速度 |
m/s |
1.1±0.2 |
||
|
平均合闸速度 |
m/s |
0.7±0.2 0.8±0.2 |
||
|
分闸时间 |
ms |
30~60 |
||
|
合闸时间 |
ms |
50~100 |
||
|
动静触头允许磨损累计厚度 |
mm |
3 |
||
四、外形及安装尺寸
