一、概述

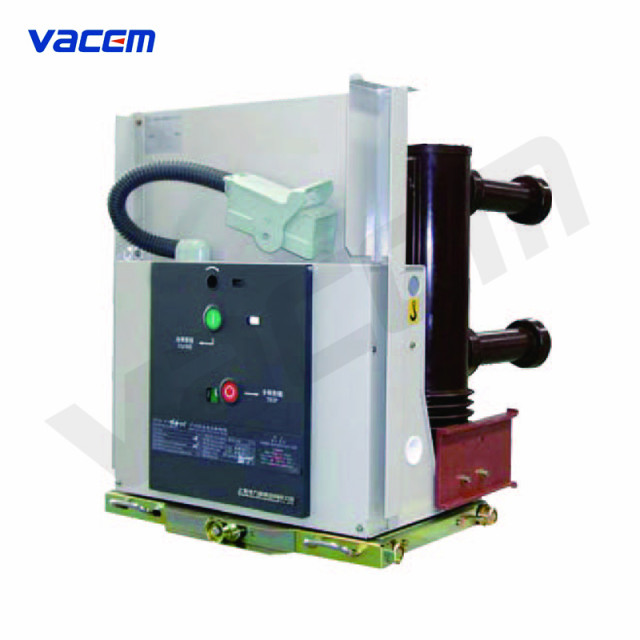

ZN63(VS1)-24kV型户内高压真空断路器是户内安装、三相交流50Hz，额定电压为24kV的变配电的控制和保护设备。用于24kV及以下的交流系统中，可用来分、额定电流和故障电流，尤其适合频繁操作，如投、切电容器组合，控制电炉、变压器和高压电机等，也可作为联络断路器使用。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
24 |
|
额定绝缘水平：额定雷电冲击耐受电压 |
kV |
125/145 |
|
额定绝缘水平：1min工频耐受电压 |
kV |
65/79 |
|
额定电流 |
A |
630, 1250, 1600, 2000, 2500, 3150, 4000 |
|
额定短路开断电流 |
kA |
20, 25, 31.5, 40 |
|
额定短路关合电流（峰值） |
kA |
50, 63, 80, 100 |
|
额定峰值耐受电流 |
kA |
50, 63, 80, 100 |
|
额定短时耐受电流（有效值） |
kA |
20, 25, 31.5, 40 |
|
额定短路持续时间 |
s |
4 |
|
额定操作顺序 |
次 |
分-0.3s-合分-180s-合分 |
|
机械寿命 |
次 |
2000 |
|
额定短路电流开断次数 |
次 |
50 |

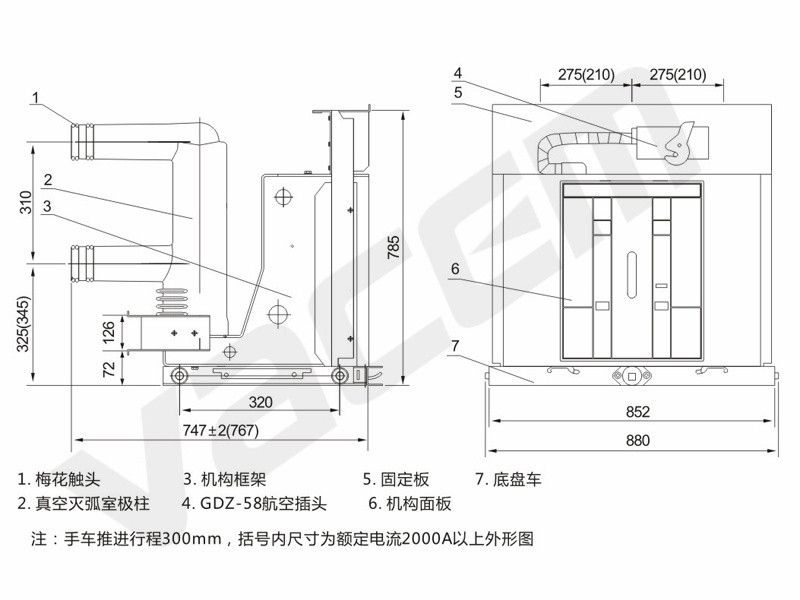

三、外形及安装尺寸
