一、概述

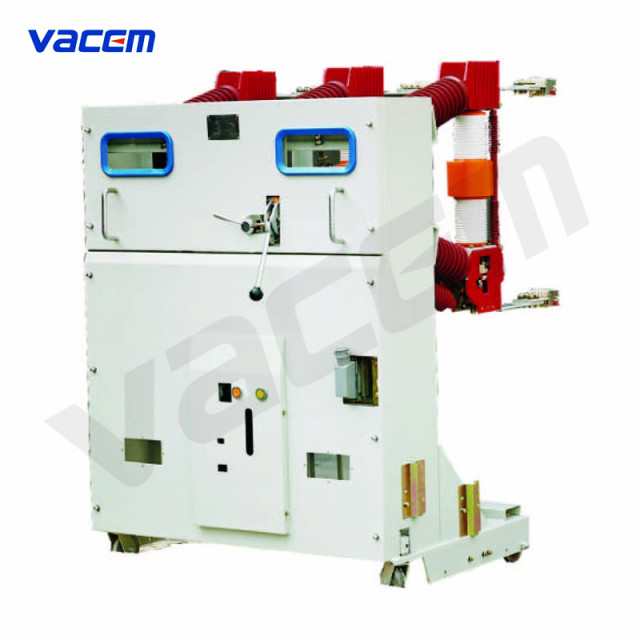

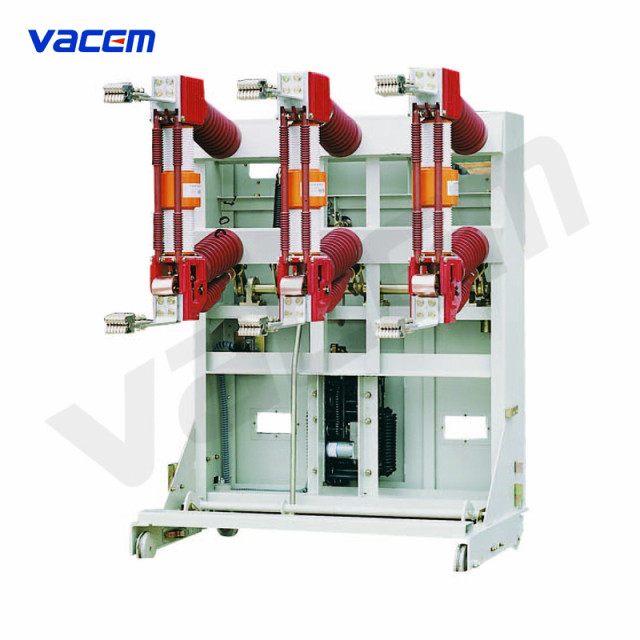

ZN23-40.5型真空断路器为额定电压40.5kV,三相交流50Hz的户内高压电器设备。适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。
本产品符合GB1984-89《交流高压断路器》国家标准。断路器手车可直接推进GBC-35、JYN1-32柜，去掉插头亦可单独安装使用。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
40.5 |
|
额定绝缘水平：雷电冲击耐受电压（峰值） |
kV |
185 |
|
额定绝缘水平：1min工频耐受电压 |
kV |
95 |
|
额定频率 |
Hz |
50 |
|
额定电流 |
A |
1250, 1600, 2000 |
|
额定短路开断电流 |
kA |
25, 31.5 |
|
额定短时耐受电流 |
kA |
25 ,31.5 |
|
额定峰值耐受电流 |
kA |
63, 80 |
|
额定短路持续时间 |
s |
4 |
|
额定短路开断时间 |
ms |
≤90 |
|
额定短路关合电流 |
kA |
63, 80 |
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
合闸时间 |
ms |
50~85 |
|
分闸时间 |
ms |
40~85 |
|
额定短路电流开断次数 |
次 |
20 |
|
机械寿命 |
次 |
10000 |
|
额定电容器组开断电流 |
A |
630 |
|
储能电动机额定功率 |
W |
275 |
|
储能电动机额定电压 |
V |
AC/DC 220, 110 |
|
储能时间 |
s |
15 |
|
合闸电磁铁额定电压 |
V |
AC/DC 220, 110 |
|
失压脱扣器额定电压 |
V |
AC/DC 220, 110 |
|
过流脱扣器额定电流 |
A |
5 |
|
辅助开关额定电流 |
A |
10 |
三、外形及安装尺寸
