一、概述

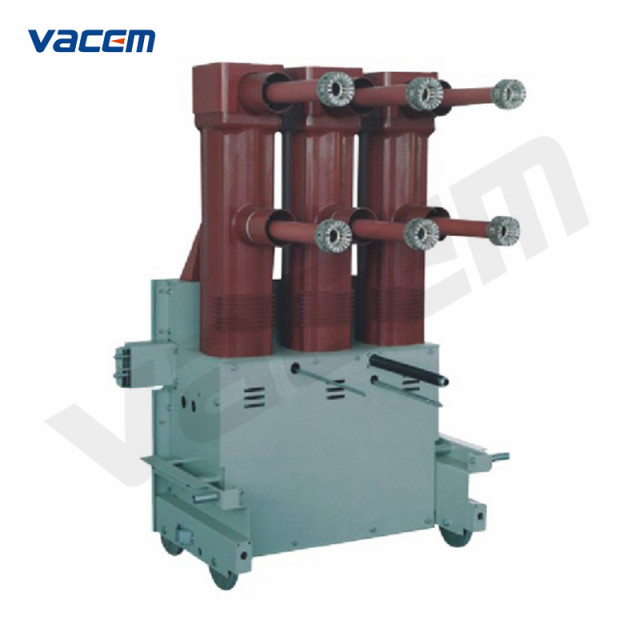

ZN85-40.5/T2000-31.5型户内高压真空断路器，适用于三相交流50Hz,额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
断路器是与操动机构采用上下布置结构，有效地降低了断路器的深度。
为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器的上下布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
kV |
40.5 |
|
额定电流 |
A |
1250, 1600, 2000 |
|
额定频率 |
Hz |
50 |
|
额定短路开断电流 |
kA |
25 ,31.5 |
|
额定短路关合电流（峰值） |
kA |
63, 80 |
|
4s 额定短时耐受电流 |
kA |
25 ,31.5 |
|
额定峰值耐受电流 |
kA |
63, 80 |
|
1min 工频耐受电压（有效值） |
kV |
95 |
|
雷电冲击耐受电压（峰值） |
kV |
185 |
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
额定短路开断电流开断次数 |
次 |
20 |
|
机械寿命 |
次 |
10000 |
|
开断时间 |
ms |
≤80 |
|
单个电容器组开断电流 |
A |
630 |
|
背对背电容器组开断电流 |
A |
400 |
|
额定操作电压 |
V |
AC/DC 110, 220 |

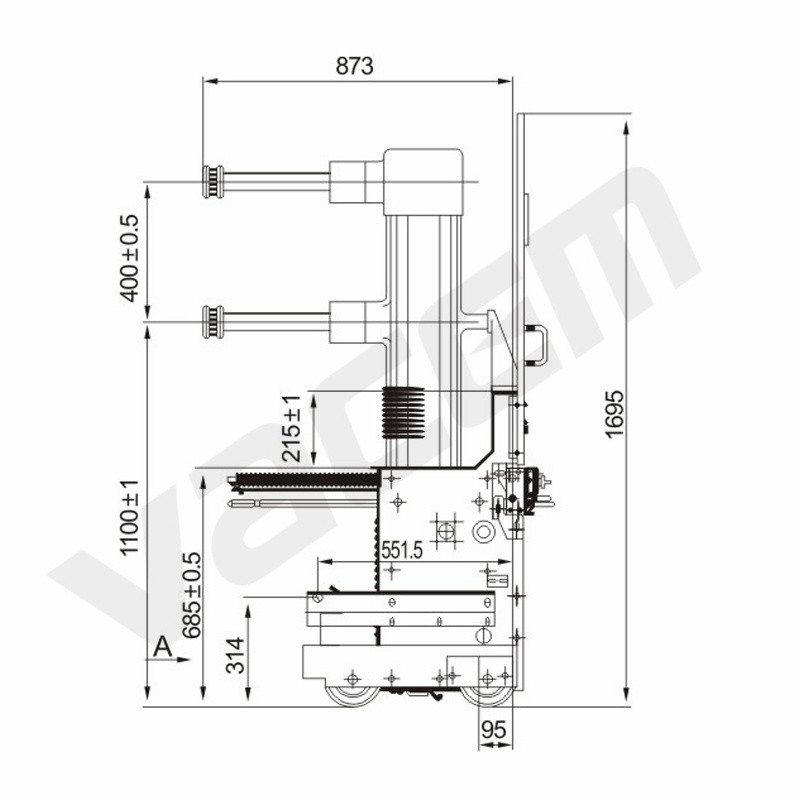

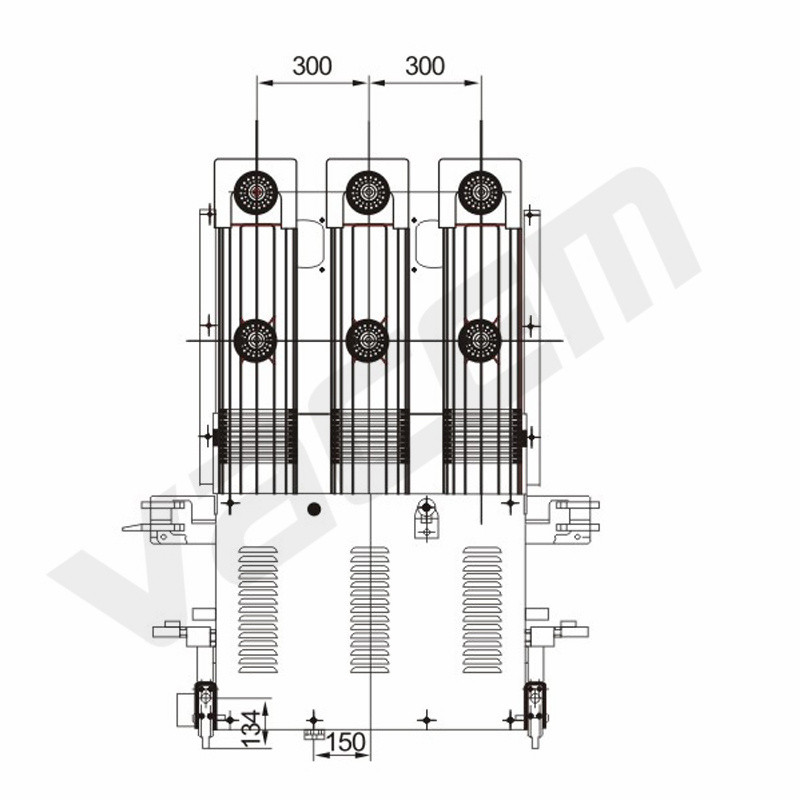

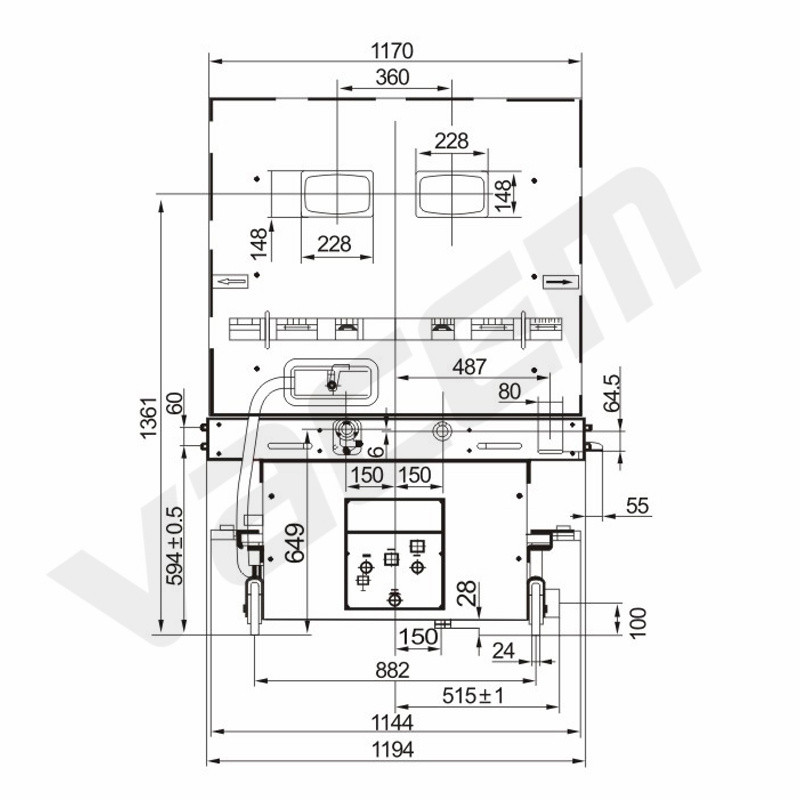

三、外形及安装尺寸
