一、概述
FKN12A-12D/T630-20系列户内交流高压负荷开关是额定电压为12kV,额定频率50Hz的三相高压开关设备，用于分合负荷电流，环闭电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。

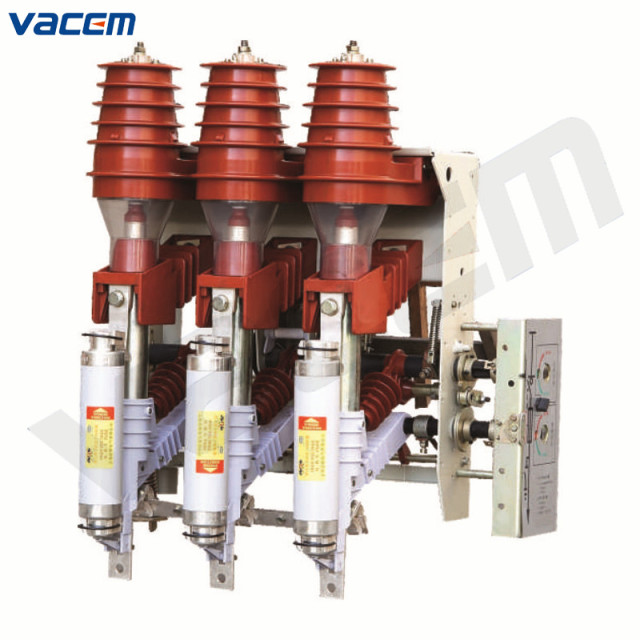

FKRN12A-12D/T125-31.5系列交流高压负荷开关-熔断器组合电器是FN12-12D负荷开关与S□LAJ-12(XRNT□-10）高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
二、主要技术参数
|
项目 |
单位 |
FKN12A-12D/T630-20 |
FKRN12A-12D/T125-31.5 |
|
额定电压 |
kV |
12 |
|
|
额定频率 |
Hz |
50 |
|
|
额定电流 |
A |
630 |
125 |
|
1 min工频耐受电压 |
kV |
相间,对地 42; 隔离断口 48 |
|
|
雷电冲击耐受电压 |
kV |
相间,对地75; 隔离断口 85 |
|
|
额定热稳定电流 |
kA |
20(4s) |
|
|
额定动稳定电流 |
kA |
50 |
|
|
额定关合电流（峰值） |
kA |
50 |
|
|
额定短路开断电流（预期值） |
kA |
|
31.5 |
|
临界开断电流式最大I2*T |
kA |
|
按熔断器特性曲线 |
|
最小开断电流 |
kA |
|
按熔断器特性曲线 |
|
额定转移电流 |
kA |
|
1.2 |
|
最大开断电流 |
kA |
1.8 |
|
|
开断空载变压器容量 |
kVA |
1250 |
|
|
额定电缆充电电流 |
A |
10 |
|
|
额定有功负载电流开断次数 |
次 |
10000 |
|
|
撞击器触发负荷开关分闸时间 |
S |
|
<0.06 |
|
接地开关热稳定电流 |
kA |
20(2s) |
|
|
接地开关动稳定电流（峰值） |
kA |
50 |
|
|
电动机操作电源电压 |
V |
AC/DC 220 |
|
三、机械特性技术参数
|
项目 |
单位 |
FKN12A-12D/T630-20 |
FKRN12A-12D/T125-31.5 |
|
动触头行程 |
mm |
200(+8, -2) |
|
|
相间中心距离（机构贮能前） |
mm |
210±1.5 |
|
|
动触头开距 |
mm |
40±2 |
|
|
辅助触头开距 |
mm |
≥150 |
|
|
三相分合闸不同期性 |
ms |
≤3 |
|
|
刚分速度 |
m/s |
≥2.8 |
|
|
刚和速度 |
m/s |
≥3.8 |
|
|
金属活门对导电筒距离 |
mm |
≥125 |
|
|
接地开关断开距离 |
mm |
≥150 |
|
|
主回路电阻 |
μΩ |
≤120 |
≤300 |
|
最大操作力矩 |
N.m |
≤160 |
|
注：
1.测量辅助触头开距，可测量静弧触头对导电筒喷端面加厚24mm。
2.在测量VFKRN12A-12D组合电器的主回路电阻时，熔断器用阴抗可忽略不计的导电棒代替。
四、外形及安装尺寸
