一、概述

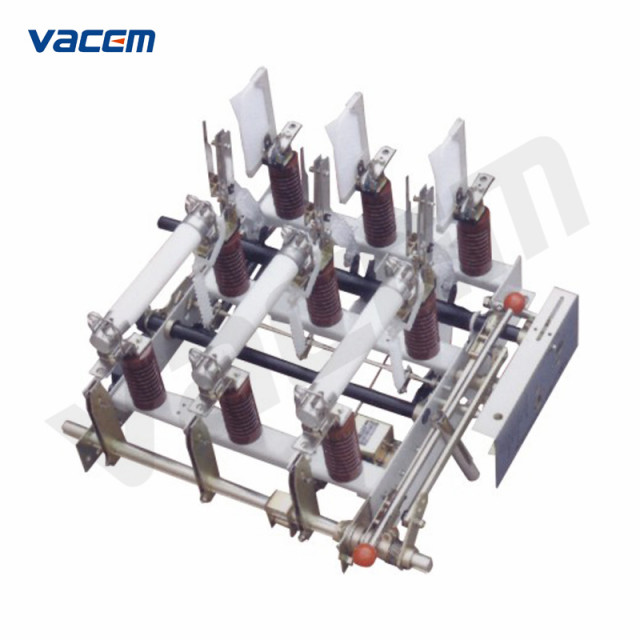

FN7-12DR型户内交流高压负荷开关是适用于交流50Hz,额定电压12kV的三相交流电力系统中作为开断负荷电流及关合短路电流之用，组合电器可开断直至短路电流的任何电流，可作为保护之用。
二、额定参数
|
项目 |
单位 |
参数 |
|
|
额定电压（有效值） |
kV |
12 |
|
|
绝缘水平：1min 工频耐受电压（有效值） |
kV |
相间, 对地42 |
隔离断口48 |
|
绝缘水平：雷电冲击耐受电压（有效值） |
kV |
相间, 对地75 |
隔离断口85 |
|
额定电流 |
A |
400 |
630 |
|
4s 额定热稳定电流（有效值） |
kA |
12.5 |
20 |
|
额定动稳定电流（峰值） |
kA |
31.5 |
50 |
|
额定短路关合电流（峰值） |
kA |
31.5 |
50 |
三、主要规格
|
名称 |
名称 |
全型号 |
DS |
DX |
L |
R |
RA |
F |
用途 |
|
接地开关在进线端 |
接地开关在出线端 |
联锁装置 |
熔断器 |
撞击式熔断器 |
电动分闸装置 |
||||
|
负荷开关 |
不带撞击熔断器 |
FN7-12 |
‒ |
‒ |
‒ |
‒ |
‒ |
‒ |
线路负荷开关 |
|
FN7-12DSL |
▲ |
‒ |
▲ |
‒ |
‒ |
‒ |
|||
|
FN7-12DXL |
‒ |
▲ |
▲ |
|
|
|
|||
|
FN7-12R |
‒ |
‒ |
‒ |
▲ |
‒ |
‒ |
变压器保护 |
||
|
FN7-12DSLR |
▲ |
‒ |
▲ |
▲ |
‒ |
‒ |
|||
|
FN7-12DXLR |
‒ |
▲ |
▲ |
▲ |
‒ |
‒ |
|||
|
带撞击熔断器 |
FN7-12RAF |
‒ |
‒ |
‒ |
‒ |
▲ |
▲ |
变压器保护 |
|
|
FN7-12DSLRAF |
▲ |
‒ |
▲ |
‒ |
▲ |
▲ |
|||
|
FN7-12DXLRAF |
‒ |
▲ |
▲ |
‒ |
▲ |
▲ |
注：“‒”为无，“▲”为有
四、外形及安装尺寸
