一、概述
FZN25-12D / T630-20型交流高压负荷开关是三相交流50Hz，额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场合，作为电气设备的保护和控制，用于分合负荷电流，闭环电流，空载变压器和电缆的充电电流。配有手动和电动机操作机构，便于实现电力系统的三遥控要求。

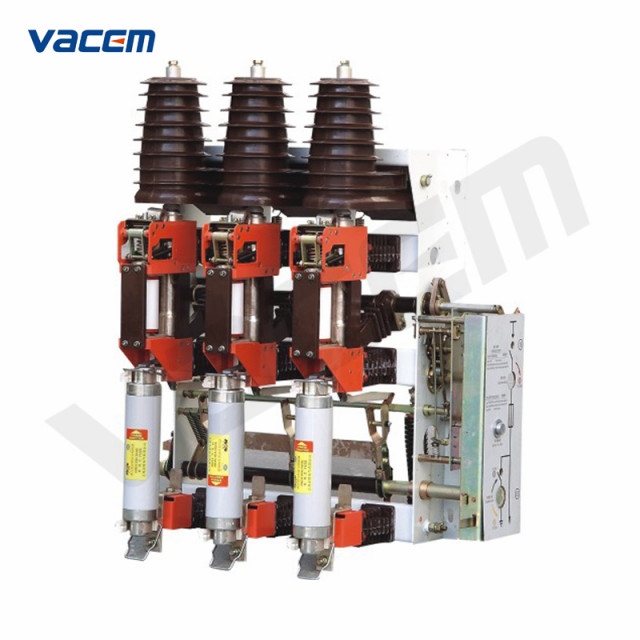

FZRN25-12D / T125-31.5型交流高压真空负荷开关—熔断器组合电器是三相交流50Hz，额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场合，作负荷控制和短路保护之用。配装的接地开关，可以承受短路电流。操动机构可手动和电动，便于实现电力系统的三遥控要求。
FZN25-12D，FZRN25-12D型负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用民设备中，作负荷控制和短路保护。用于组合电器对变压器等电器设备的保护作用比断路器更可靠，更经济，特别适用于环网，双辐射供电单元和箱式变电站。
二、主要技术参数
1、负荷开关和组合电器主要技术参数
|
项目 |
单位 |
FZN25-12D/T630-20 |
FZRN25-12D/T125-31.5 |
|
额定电压 |
kV |
12 |
|
|
额定频率 |
Hz |
50 |
|
|
额定电流 |
A |
630 |
125 |
|
额定绝缘水平：1min工频耐受电压（有效值） |
kV |
真空灭弧室断口 30 |
|
|
kV |
相间，对地 42; 隔离断口 48 |
||
|
额定绝缘水平： 雷电冲击耐受电压（峰值） |
kV |
真空灭弧室断口 60 ; 对地 |
|
|
kV |
相间 75; 隔离断口 85 |
||
|
额定动稳定电流（峰值） |
kA |
50 |
- |
|
4s热稳定电流 |
kA |
20 |
- |
|
额定功率负载开断电流 |
A |
630 |
- |
|
额定闭环开断电流 |
A |
630 |
- |
|
额定电缆充电开断电流 |
A |
10 |
- |
|
额定开断空载变压器容量 |
kVA |
1600 |
|
|
额定转移电流 |
A |
|
2000 |
|
熔断器类型 |
|
|
SDLAJ-12 |
|
|
|
SFLAJ-12 |
|
|
撞击器输出能量 |
J |
|
2-5(中等) |
|
额定短路关合电流 |
kA |
50 |
|
|
接地开关额定动稳定电流 |
kA |
50 |
|
|
接地开关2s热稳定电流 |
kA |
20 |
|
|
辅助回路额定电压 |
V |
AC/DC220,110 |
|
|
机械寿命 |
次 |
10000 |
|
2、负荷开关和组合电器机械特性
|
项目 |
单位 |
FZN25-12D/T630-20 |
FZRN25-12D/T125-31.5 |
|
带电体间及对地的空气距离 |
mm |
≥125 |
|
|
导电筒插入静触座的深度 |
mm |
≥18 |
|
|
真空灭弧室开距 |
mm |
6(+1,0) |
|
|
真空灭弧室触头压力弹簧压缩凉 |
mm |
2(+1,0) |
|
|
真空灭弧室平均合闸速度 |
m/s |
0.6±0.2 |
|
|
真空灭弧室平均分闸速度 |
m/s |
1±0.2 |
|
|
合闸弹跳时间 |
ms |
≤2 |
|
|
三相分闸同期性 |
ms |
≤3 |
|
|
主回路电阻 |
μΩ |
≤150 |
≤300 |
|
手动操作最大力矩 |
N.m |
≤160 |
|
|
熔断器触发的分闸时间 |
ms |
30~40 |
|
|
脱扣器触发的分闸时间 |
ms |
40~45 |
|
3、储能电机数据
|
型号 |
额定电压(kV) |
额定电流(A) |
额定功率(W) |
正常工作电压范围 |
|
66ZY-CJ01B8 |
DC220 |
0.7 |
70 |
85%~110% 额定电压 |
|
66ZY-CJ02B |
DC110 |
1.5 |
三、外形及安装尺寸
