一、概述

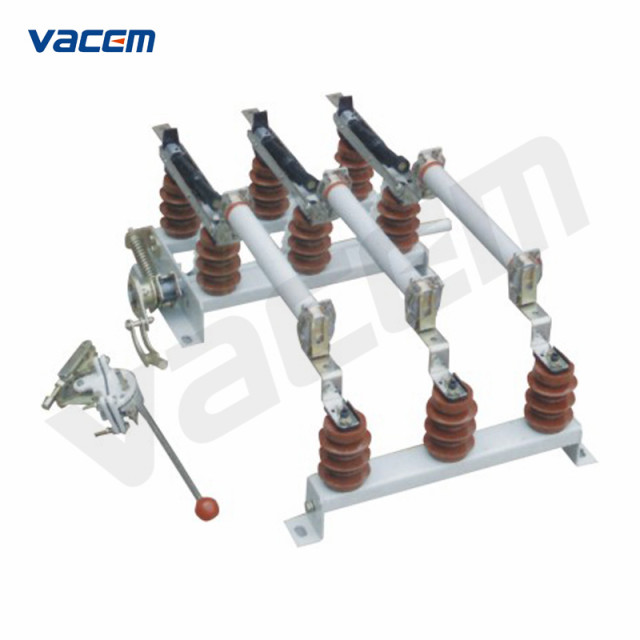

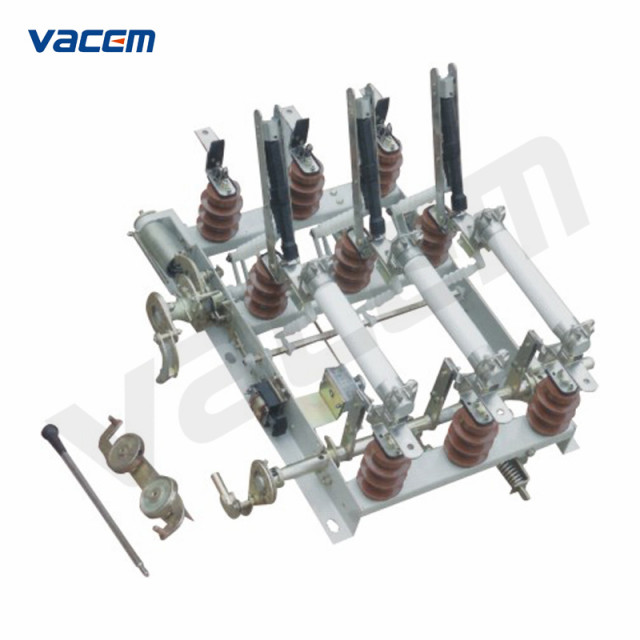

FN5-12R(L)型户内高压负荷开关熔断器组合电器符合IEC420、《交流高压负荷开关熔断器组合电器》1990版标准要求，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛用于10kV线路电能的分配，可实现开关、隔离和接地三工位，并有准备避免了设备的缺相运行。
二、额定参数
|
项目 |
单位 |
参数 |
|
|
额定电压 |
kV |
12 |
|
|
1min 工频耐受电压 |
kV |
42 |
48 |
|
额定电流 |
A |
400 |
630 |
|
4s 热稳定电流 |
kA |
12.5 |
20 |
|
动稳定电流（峰值） |
kA |
31.5 |
50 |
|
额定开断电流 |
A |
400 |
630 |
|
短路关合电流 |
kA |
31.5 |
50 |
三、熔断器额定参数
|
型号 |
额定电压 (kV) |
额定电流 (A) |
熔体的额定电流 (A) |
|
SDJA*J |
12 |
50 |
6.3, 10, 16, 20, 25 |
|
SFLA*J |
12 |
100 |
50, 63, 71, 80, 100 |
|
SKLA*J |
12 |
125 |
125 |

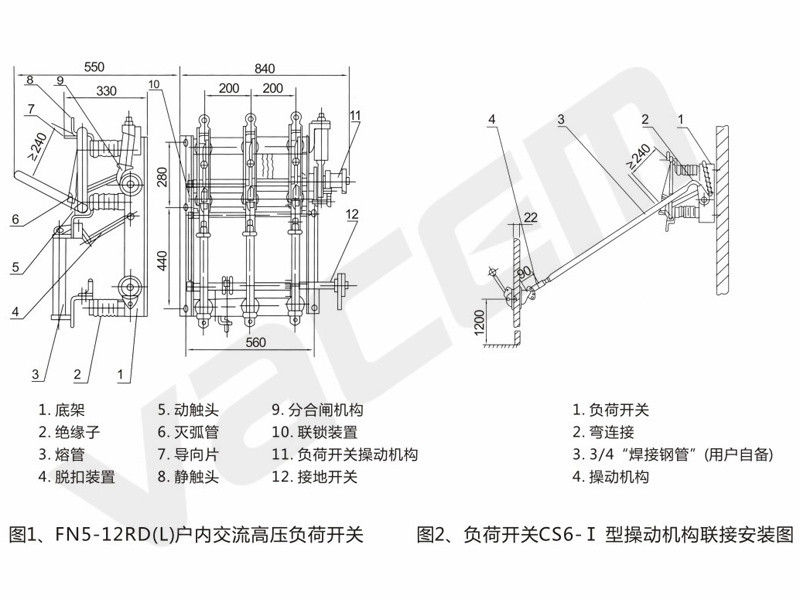

四、外形及安装尺寸
